浅析耐火砖砌筑的砖缝要求
耐火砖之间的砖缝，不但为运行状态下高温熔融态炉渣的渗入及侵蚀提供了通道，而且这种炉渣侵蚀本身也促使砖缝不断加大。这两种作用，都使炉渣与耐火砖侧面接触的表面增大，并使耐火砖在每一次由于热引起的收缩膨胀循环过程中，使耐火砖侧面遭受过度应力。炉渣在砖缝中不仅沿着径向，而且还沿着耐火砖的圆周方向对炉砖产生侵蚀作用。特别是在耐火砖侧面存在周向裂纹时，周向侵蚀速度更快，使耐火砖表面发生块状剥落。因此耐火砖周向裂纹比径向裂纹对耐火砖寿命的影响和作用都更大。
1、粘土砖砌体为5~6mm；2、高铝耐火砖砌体为7~8mm；3、刚玉耐火砖砌体为9~10mm；4、轻质粘耐火砖砌体为5~6mm；
5、硅砖砌体为12~13mm；6、镁质耐火砖砌体为10~14mm。我们首先看一下在实际生产中耐火砖尺寸允许的偏差。

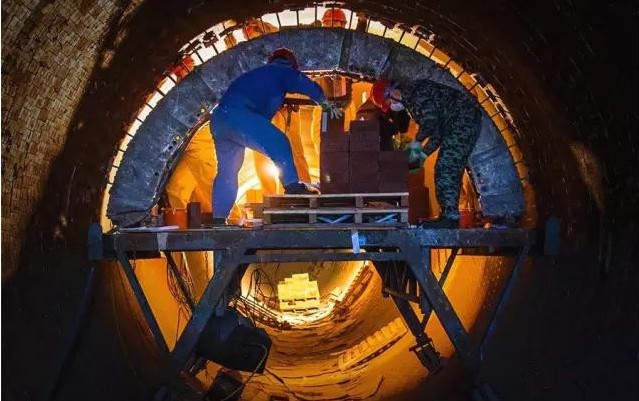

所以在实际砌筑中，必须达到一下砌筑原则才能达到耐火材料的行业砌筑要求，一、砌筑耐火砖时砖缝必须饱满，灰浆应从缝中挤出，不允许出现空缝，更不能向灰缝中灌灰浆，灰浆饱满度必须大于95﹪。
二、砌体每砌到0.5ｍ高时须勾缝一次，然后方可向上砌筑，勾缝要求平滑。
三、砌筑煅烧室异型耐火砖时，不应超过四层砌体就要仔细全面地进行一次勾缝，勾缝时应用浓泥浆，以保证砌体的严密性。
四、砌筑过程中，必须仔细认真地进行外表勾缝，切须保证外观平直光滑。
五、砌体的砖缝厚度应用塞尺检查，塞尺宽度为15ｍｍ，厚度等于被检查砖缝的厚度，采用符合设计砖缝厚度的塞尺，用力插入时，其深度不超过20ｍｍ，则为合格。
微信洽谈
